BR-2型增強防水劑

摻入水泥中用于噴射混凝土、壓治涌水和防水砂漿抹面

　　　　　　　　　　　　　　獲國家發(fā)明專利（專利號：）

　　BR-2型增強防水劑是以多種超細礦物外加劑、無堿速凝劑、高分子化學外加劑為主要成分，輔以高分子改性劑而成的高效復合外加劑，在滿足噴射混凝土速凝要求的同時，還能改善和提高噴射混凝土的綜合性能。具有無堿速凝、提高后期強度、降低回彈率、減少粉塵、粘聚性能好、一次噴層厚、密實防水抗?jié)B、減少開裂、抗化學侵蝕、耐久性好等特點。其組分中無氯鹽，不銹蝕鋼筋，綠色環(huán)保。

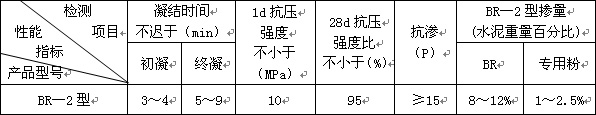

     BR—2型增強防水劑性能指標        （表五）

（一）錨噴治水支護施工方法、支護特點及注意事項

1、施工方法
　　BR—2型防水劑用于錨噴治水支護工程，可治理頂板、立邦每平方米淋水量2m3/h的工程。
　�。�1）采用“疏—噴—堵—復噴”的方法進行治理。
　�。�2）噴射混凝土的材料配合比：水泥∶渣末＝1∶3或水泥∶砂∶細石子＝1∶2∶2（BR—2型防水劑摻量按表五）
　�。�3）厚度：淋水區(qū)段第一次5cm，第二次10cm，一般情況15cm，控制水灰比。

2、支護特點
　　摻BR—2型噴射混凝土，水化物呈膠體狀，增加了粒子粘結力，呈團粒噴出，粉塵降低45%，提高了作業(yè)現場能見度，減少回彈率50%；噴層粘結牢固，構件光潔密實，增加抗壓強度，提高抗?jié)B指標，整體構件達到治防結合的效果，解決了摻速凝劑錨噴在淋水段無法作業(yè)及損失抗壓強度的通病，首創(chuàng)了融治水與支護為一體的錨噴治水的獨特工藝。

3、注意事項

　　（1）專用粉是調節(jié)凝結時間的主料，使用時不得超2.5%；專用粉和速凝劑不得同時使用。
　　（2）淋水PH值小于7的特殊工程，適當調整專用粉摻量。
　�。�3）BR—2型兩種包裝，BR型為25kg袋裝，專用粉為40kg袋裝。

（二）壓治涌水施工方法與注意事項

　　1.清理污垢，把涌水點或裂隙邊沿清理干凈。如涌水量大而帶細砂涌出，則先挖水窩，設泵強排涌水，采用疏排封壓、填邊逐展、集壓普封的方法封水。
　　2.先用BR—2型干混料打好涌水孔周邊混凝土，待24h后再封涌水點。
　　3.計算好封水窩用料，混合料干拌均勻后快速填入，也可邊填邊打，打實即封住涌水。
　　4.壓治涌水混合料配合比：水泥∶砂∶石子＝1∶2∶3（BR—2型防水劑摻量按表五）
　　5.周邊混凝土厚度應不低于30cm，防止薄弱處再出現涌水。
　　6.涌水量超出50m 3/h，除應用上述方法外，把涌水眼挖成深1m的釘子狀，先邊后眼干法封堵治理。
　　7.拌制好的干混料，應立即使用，存放時間不得超過一小時。
　　8.注意防護，防止人為破壞構件。

（三）防水砂漿抹面治理地下工程滲漏施工方法與注意事項

　　1.應先清理、鑿毛原工作面；查出水源，適度鑿深。
　　2.用水清洗、濕潤整個工作面。
　　3.BR型防水砂漿抹面，采用分層施工的方法，水灰比宜小，接茬錯開。
　　BR—2型防水砂漿材料配合比：水泥∶砂∶BR-2型=100:250:13
　　4.滲水處采用BR—2型干混料壓治處理，BR—2型干混料配合比：水泥∶砂∶BR-2型=100:100:13
　　5.整個工程抹完后，再采用BR—1型干混料封堵水眼。
　　6.最后進行整體抹面，表面收平壓光。厚度應達到2～3cm。完工后，養(yǎng)護7d。
　　7.此類工程，必須整體處理，千萬不可局部施工。
　　8.采用本劑配制的砂漿，抗壓強度提高10～20%，抗?jié)B標號大于P15。
