BR-3型增強(qiáng)防水劑
摻入水泥中用于防水砂漿抹面和澆筑混凝土
獲國(guó)家發(fā)明專利（專利號(hào)：ZL200410064552.5）
（一）施工特點(diǎn)
1、減水率可達(dá)10%。
2、摻本劑配制的混凝土，降低了水化熱；水化生成的膠體物質(zhì)，增大了粒子粘結(jié)握裹力，附著力；改善了和易性；不泌水，不離析。施工振搗時(shí)，能達(dá)到同頻震動(dòng)，均質(zhì)固化，無(wú)沉淀層，不收縮，不龜裂。
3、BR-3型水化物，有效分解了鈉離子的生成和析出，抑制混凝土內(nèi)部化學(xué)腐蝕�；炷羶�(nèi)部密實(shí)，表面光潔，整體密閉；抗壓強(qiáng)度提高50%以上，抗?jié)B標(biāo)號(hào)可達(dá)P30；對(duì)混凝土內(nèi)部鋼筋有阻銹作用。
4、摻本劑配制的混凝土，如達(dá)到設(shè)計(jì)標(biāo)號(hào)而不需要提高抗壓強(qiáng)度時(shí)，可減少水泥用量20%。

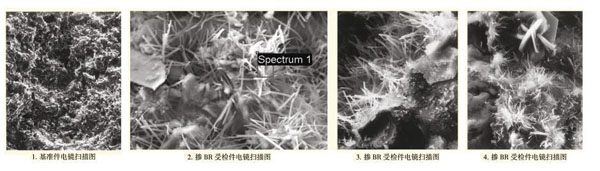

5、使用本品后因混凝土較為致密，改變了混凝土中的孔結(jié)構(gòu)，使混凝土具有抗氯離子、硫酸根離子侵蝕的性能，可顯著延長(zhǎng)混凝土的使用壽命，特別是在地下水成分較為復(fù)雜地區(qū)，可使混凝土的耐久性提高三倍。
（6）包裝為25Kg；可根據(jù)客戶需求定制非標(biāo)包裝。
（二）性能指標(biāo)（見(jiàn)表六）
檢驗(yàn)依據(jù)：JC474-2008 |
有 效 期：一年
|
|
質(zhì)量項(xiàng)目
|
標(biāo)準(zhǔn)要求
|
檢驗(yàn)結(jié)果
|
判定
|
|
1、密度/g/cm3
|
2.8±0.03
|
2.8
|
一等品
|
|
2、氯離子含量/%
|
＜0.03
|
0.006
|
一等品
|
|
3、總堿量/%
|
＜0.6
|
0.195
|
一等品
|
|
4、細(xì)度/%
|
0.315mm篩
篩余應(yīng)小于15%
|
4
|
一等品
|
|
5、含水率/%
|
0.8W≤X＜1.2W
|
1
|
一等品
|
|
6、安定性
|
合格
|
合格
|
合格
|
|
7、泌水率比/% ≤
|
70
|
0
|
一等品
|
|
8、凝結(jié)時(shí)間/min ≥
|
初凝
|
-90
|
-15
|
一等品
|
|
9、抗壓強(qiáng)度比/% ≥
|
3d
|
90
|
196
|
一等品
|
|
7d
|
100
|
189
|
一等品
|
|
28d
|
90
|
174
|
一等品
|
|
10、滲透高度比/% ≤
|
40
|
18
|
一等品
|
|
11、吸水量比（48h）/% ≤
|
75
|
40
|
一等品
|
|
12、收縮率比（28d）/% ≤
|
135
|
105
|
一等品
|
BR-3型增強(qiáng)防水劑性能指標(biāo) （表六）
（三）適用范圍
1、適用凍結(jié)法和普通法施工的礦井井筒。
2、適用于各種工業(yè)與民用建筑地下室、礦山、井巷、游泳池、隧道、貯水池等有防水抗?jié)B要求的混凝土工程。
3、適用于有氯離子、硫酸根離子侵蝕，處于高水位下、高濕度環(huán)境，有防腐、抗?jié)B要求的混凝土工程。
（四）使用方法
本產(chǎn)品為粉劑，摻量為水泥用量的10%（以質(zhì)量計(jì)）。
（五）注意事項(xiàng)
1.摻用時(shí)準(zhǔn)確計(jì)量，攪拌均勻；
2.本劑含有粒狀物請(qǐng)不要過(guò)篩剔除；
3.骨料、拌和水應(yīng)符合防水規(guī)范要求；
4.存放注意避光、防潮；
5.本劑有效期一年。
